Diagramy ERD

Entity Relationship Diagram - wizualizacja projektu.

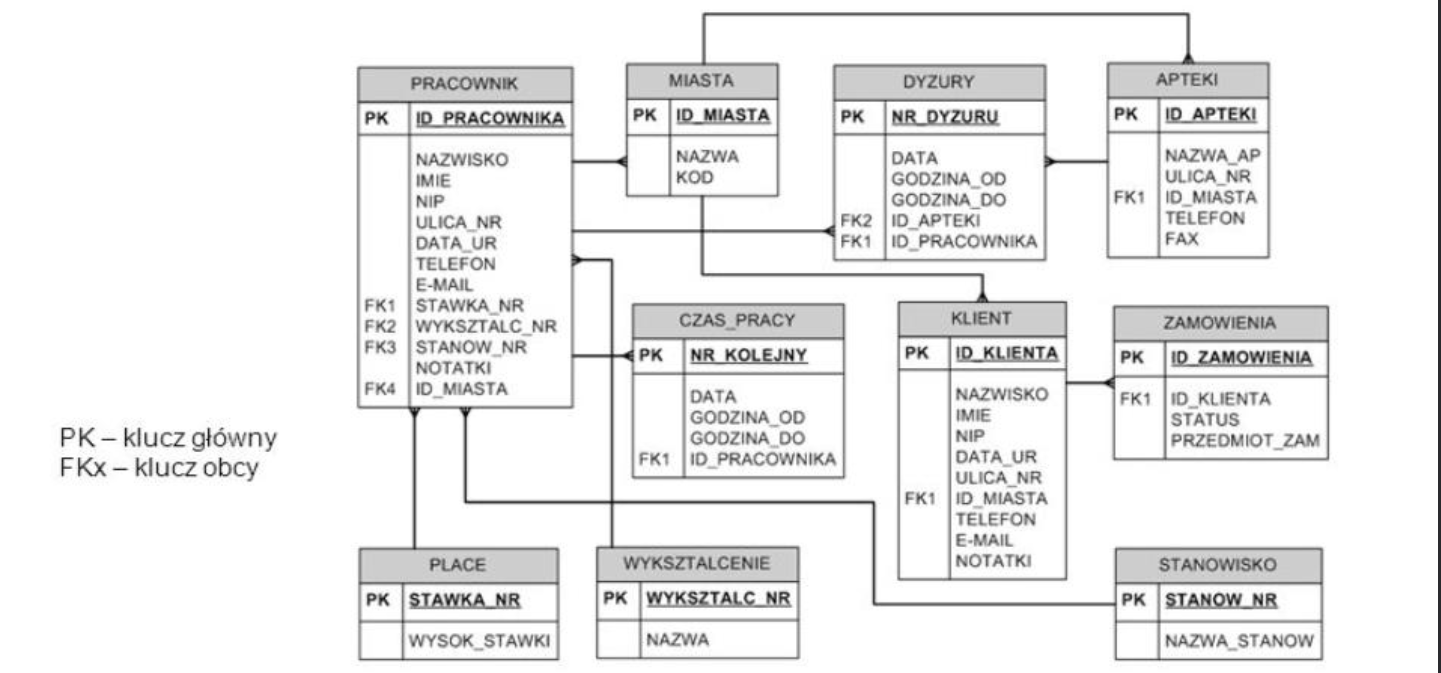

ERD: To rysunek techniczny bazy danych. Pokazuje encje (tabele), atrybuty (kolumny) i związki (linie łączące). Używa się go w fazie projektowania logicznego.

1. Elementy diagramu

Do rysowania diagramów używamy standardowych symboli (notacja Chena lub Martina).

Element	Kształt geometryczny	Znaczenie
Encja	Prostokąt	Obiekt, np. Uczeń, Samochód.
Atrybut	Elipsa (owal)	Cechy obiektu, np. Nazwisko, Kolor.
Związek	Romb (lub linia)	Relacja, np. "Posiada", "Kupuje".

2. Narzędzia CASE

Diagramów nie rysuje się w Paincie. Używamy narzędzi CASE (Computer Aided Software Engineering), np.:

MySQL Workbench (darmowy, popularny).
Microsoft Visio.
Lucidchart (online).
